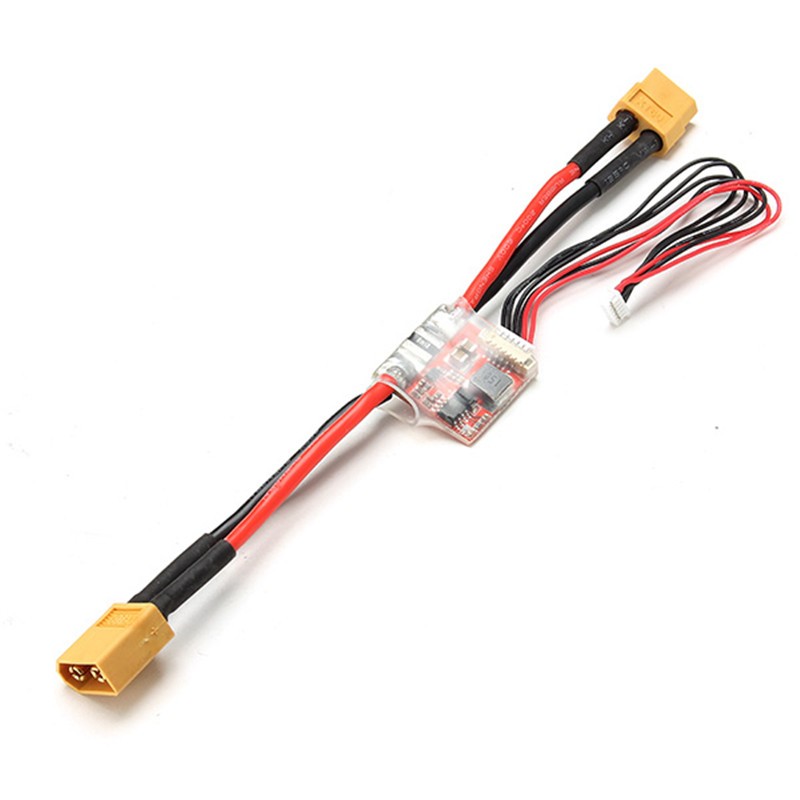

پاور ماژول آردوپایلوت ardupilot power module
این پاور ماژول جهت اتصال به فلایت کنترلهای مبتنی بر اردوپایلوت مانند APM یا پیکسهاوک Pixhawk استفاده میشود که دارای یک رگولاتور BEC داخلی 5.3 ولت و 3 آمپری است که ولتاژ مناسب فلایت کنترل را بدون کمترین نویز تامین میکند . این ماژول با قرارگیری بین باتری و برق ورودی سیستم و اسپید کنترل ها و تنظیم رگوله کردن ولتاژ باتری تغذیه مناسب را برای اردوپایلوت فراهم میسازد. استفاده از این ماژول به دلیل ایزوله کردن اتوپایلوت از نویزهای اسپید کنترل ها توصیه میشود.این ماژول تحمل ورودی ولتاژ تا 30 ولت را داراست و همچنین میتواند شدت جریان مصرفی تا 90 آمپر را تحمل و کنترل نماید .
از دیگر موارد اساسی که وجود این ماژول را لازم و موثر میکند ، گزارش ولتاژ دقیق باتری به اتوپایلوت می باشد که موجب اضافه شدن یک فیدبک به حلقه کنترلی خواهد شد که به افزایش مدت زمان پرواز و کنترل انرژی و فعال شدن قابلیت فیل سیف در موقع کاهش ولتاژ می انجامد .
این ماژول تنها برای تامین توان الکتریکی و یا کنترل مصرف فلایت کنترلهای APM و پیکسهاوک Pixhawk و لوازم جانبی آنها از جمله GPS و رادیو تلمتری طراحی شده است .
مشخصات فنی
حداکثر ولتاژ ورودی: 30V
سنسور حداکثر جریان: 90A -
اندازه گیری ولتاژ و جریان برای 5V ADC پیکربندی شده است
خروجی رگولاتور سوئیچ 5.3V و حداکثر 3A
شاخه های DF13 6 پین به طور مستقیم به اتصال PM PM 2.5 / 2.6 / 2.8 می باشد
توجه: ماژول برق فقط برای APM، گیرنده RC و لوازم جانبی APM طراحی شده است: GPS، رادیو 3DR
